三单变频电源
变频电源,调压变频电源
变频电源SD-60KVA
变频电源,调压变频电源 变频电源,调压变频电源
SD-20KVA SD-45KVA
三进单出变频电源操作说明
三进单出变频电源面板操作及说明
三进单出变频电源不同功率的变频电源输入输出线线径选择参考表格

 产品简介

  经过AC→DC→AC变换的逆变电源称为变频电源,它有别于用于电机调速用的变频调速控制器,也有别于普通交流稳压电源。变频电源的主要功用是将现有交流电网电源变换成所需频率的稳定的纯净的正弦波电源。理想的交流电源的特点是频率稳定、电压稳定、内阻等于零、电压波形为纯正弦波(无失真)。变频电源十分接近于理想交流电源,因此,先进发达国家越来越多地将变频电源用作标准供电电源,以便为用电器提供最优良的供电环境,便于客观考核用电器的技术性能。 变频电源主要有二大种类:线性放大型和PWM开关型。
  SD系列程控变频电源,以微处理器为核心,以MPWM方式制作,用主动元件IGBT模块设计,采用了数字分频、D/A转换、瞬时值反馈、正弦脉宽调制等技术, 使单机容量可达100KVA, 以隔离变压器输出来增加整机稳定性, 具有负载适应性强、输出波形品质好、操作简便、体积小、重量轻等特点,具有短路、过流、过载、过热等保护功能,以保证电源可靠运行。
  三进单出变频电源针对单相负载功率较大,但现场电网承受能力有限而设计,可以有效减小电网电压不平衡。
  输入电压:三相四线 AC380V ± 15%  50/60Hz
  输出电压:单相0-300V可调,45-70HZ可调

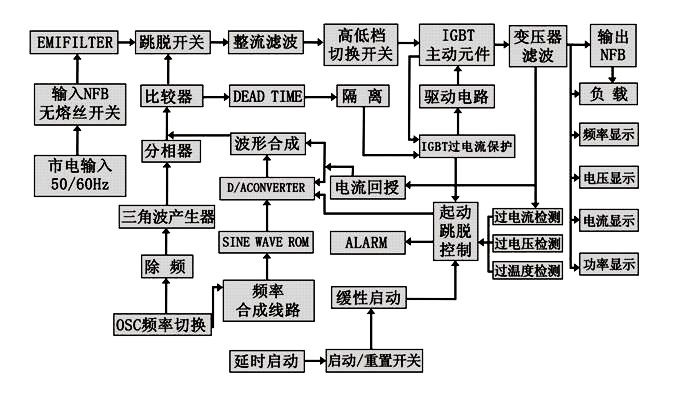

 原理图纸


 技术参数

型   号

SD-10KVA

SD-15KVA

SD-20KVA

SD-30KVA

SD-45KVA

SD-60KVA

SD-100KVA

输出电流

低档

84A

126A

168A

250A

375A

500A

840A

高档

42A

63A

84A

125A

188A

250A

420A

输出电压

 单相 低档位: 0-150V ( 110V )     高档位: 0-300V ( 220V )

输出频率

45-70Hz 在线可调。 50Hz , 60Hz , 2F , 4F , 400Hz 可选。

工作方式

IGBT/PWM 脉宽调制(正弦波输出)

输入电压

 三相四线 AC380V ± 15%    50/60Hz

频率稳定

 ≤ 0.05%

负载稳定

 ≤ 0.5%-1.5% (线性负载)

波形失真

 ≤ 0.5%-1.5% (线性负载)

反应时间

 ≤ 2ms

面板指示

 电压,电流 /功率,频率

保护装置

 过压,过流,过温,短路,报警。

冷却方式

 风扇

工作环境

 温度: 0-45 ℃    湿度: 0-90% (非凝结)
