程控直流电源
可编程直流电源
SGC30V5A
可编程直流电源 程控直流电源
SGC75V2A SGC30V20A


 产品简介
  本程控直流电源是在普通实验室可编程电源基础上优化设计的新一代产品。本系列产品配备电脑通讯接口,具有超快上升沿速度(上升速度可小于20mS)。本电源兼具桌上型和系统型的特性,可任意搭配其他仪器,集成为特殊功能的测试系统,以完成不同场合下的测量需求。可通过面板键盘编辑程序,兼具电压表,欧姆表的功能,给用户的使用带来极大的方便,是普通可编程电源的优化换代产品,具有极高的性价比优势。
  本可编程直流电源具有以下特点:
  • 低纹波和低噪音
  • 超高分辨率及精度0.1mV/0.01mA
  • 内置高精度五位半电压表和毫欧姆表
  • 支持高精度和动态编程输出
  • 高亮度、真空VFD显示屏,双排四路同时显示
  • 根据温度变化,无极伺服,智能风扇系统
  • 支持远端电压补偿,多数据存储
  • 支持外部触发输入、输出
  • 开机自检,软件校正,标准仪器架设计
  • 支持GPIB/RS232/RS485/USB通讯

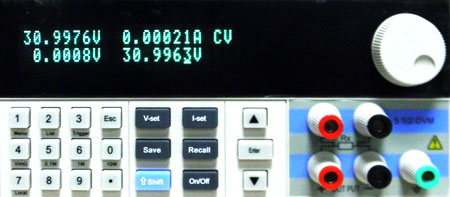

程控直流电源面板显示图(精度0.1mV/0.01mA)




 技术参数

Model 型号



SGC30V5A

SGC75V2A

SGC150V1A

Input Raitng
额定输出

Voltage

0-30V

0-75V

0-150V

Current

0-5A

0-2A

0-1A

Load Regulation
负载调节率

Voltage

<0.01%+0.5mV

<0.01%+0.5mV

<0.01%+0.5mV

Current

<0.01%+0.1mA

<0.01%+0.1mA

<0.01%+0.1mA

Setting Value Resolution
设定值分辨率

Voltage

0.5mV

1mV

2mV

Current

0.1mA

0.05mA

0.01mA

Readback Value Resolution
回读值分辨率

Voltage

0.1mV

0.1mV

1mV

Current

0.01mA

0.01mA

0.01mA

Setting Value Accuracy
设定值精度

Voltage

0.01%+2mV

0.01%+5mV

0.01%+15mV

Current

0.05%+1mA

0.05%+0.5mA

0.05%+0.1mA

Readback Value Accuracy
回读值精度

Voltage

0.02%+5mV

0.02%+12mV

0.02%+25mV

Current

0.1%+5mA

0.05%+2mA

0.05%+1mA

Ripple
纹波

Voltage

3mvp-p

5mvp-p

10mvp-p

Current

2mA rms

1mA rms

0.5mA rms

Voltmeter Accuracy电压表精度

0-12V Accuracy: 0.02%+2mV;   0-50V Accuracy: 0.02%+5mV

Milliohmmeter Accuracy毫欧姆表精度

10W. 0-1000mΩ Accuracy: 0.2%+3 mΩ; 1000-10000 mΩ
Accuracy: 0.2%+6 mΩ

Working Condition 工作环境

0-40℃;   0-90% RH

Power Required    使用电源

AC 110V/220V±10%; 50/60 HZ

Weight    重量

6.5Kg

Dimension   机架安装尺寸

214mmW x 108mmH x 365mmD



Model 型号

SGC6V60A

SGC30V20A

SGC75V8A

Input Raitng
额定输出

0-6V

0-30V

0-75V

0-60A

0-20A

0-8A

Load Regulation
负载调节率

<0.01%+1mV

<0.01%+1mV

<0.01%+1mV

<0.01%+0.1mA

<0.01%+0.1mA

<0.01%+0.1mA

Setting Value Resolution
设定值分辨率

0.1mV

0.5mV

1mV

1mA

0.5mA

0.2mA

Readback Value Resolution
回读值分辨率

0.1mV

0.1mV

0.1mV

0.1mA

0.1mA

0.1mA

Setting Value Accuracy
设定值精度

0.01%+1mV

0.01%+5mV

0.01%+10mV

0.05%+6mA

0.05%+2mA

0.05%+1mA

Readback Value Accuracy
回读值精度

0.02%+2mV

0.02%+5mV

0.02%+12mV

0.05%+30mA

0.05%+15mA

0.05%+8mA

Ripple
纹波

3mvp-p

5mvp-p

7mvp-p

15mA rms

7mA rms

4mA rms

Voltmeter Accuracy电压表精度

0-12V Accuracy: 0.02%+2mV;
0-50V Accuracy: 0.02%+5mV

Milliohmmeter Accuracy毫欧姆表精度

10W. 0-1000mΩ Accuracy: 0.2%+3 mΩ;
1000-10000 mΩ Accuracy: 0.2%+6 mΩ

Working Condition 工作环境

0-40℃; 0-90% RH

Power Required    使用电源

AC 110V/220V+10%; 50/60 HZ

Weight           重量

28Kg

Dimension        机架安装尺寸

428mmW×103.5mmH×453.5mmD


 其它特性

状态存储器容量:50组操作状态
建议校准频率:1次/年
交流电源输入等级(可以通过电源后面板上的切换开关进行选择)
Option Opt.01: 220VAC ± 10%, 47 to 63 Hz
Option Opt.02: 110 VAC ± 10%, 47 to 63 Hz
散热方式 :强制风冷
操作环境温度:0 - 40 °C
储存环境温度:-20 - 70 °C.

使用环境:室内使用设计,污染等级2级,最大湿度 95%
