用隔离变压器UPS输出零地电压
为什么要使用隔离变压器及隔离变压器的作用、特点

 产品简介

  随着在线式UPS电源的广泛使用,客户的一些负载(例如银行服务器、地铁信号设备等),会对UPS电源输出的零线地线带电电压有很高的要求,一般情况下要求小于1伏。

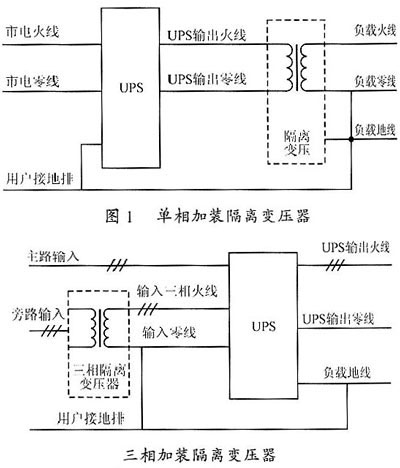

  但在现场的安装和调试时发现,UPS电源没有开机工作时测量输出零地电压可以满足上述要求;开机上电后测量UPS电源的输出零地电压会有所升高,有时甚至出现零地电压超出了要求的额定范围值,这样就导致负载无法正常工作甚至设备损坏。为了有效地降低输出的零地电压值,保证负载可以正常开机工作,一般的方法是采用加装隔离变压器的办法,来完全隔离输入和输出之间的电气连接, 在变压器副边(即输出端)零地短接,从而达到降低零地电压的目的。对于小功率的UPS电源,一般采用在其输出端加装输出UPS隔离变压器;对于三进三出的大功率UPS电源,一般采用在其旁路输入加装旁路UPS隔离变压器。
  隔离变压器在交流电源输入端的特点:
  1、若电网三次谐波和信号干扰较严重,使用隔离变压器,可以隔离掉三次谐波和明显减少干扰信号。
  2、采用隔离变压器可以产生新的中性线,避免由于电网中性线不良造成负载运行不正常。
  3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。


 产品特点

   1、 治理非线性负载的电流畸变影响到交流电源的正常工作及对电网产生的污染,起到净化电网及去除谐波的作用。
   2、在隔离变压器输入端采样,使得非线性负载电流的畸变不影响取样的准确性,从而得到能反应实际情况的控制信号。
   3、若负载分布不平衡,也不会影响稳压电源的正常工作状态。


 功能作用

  1、抗干扰作用:如通过Y/△接线方法的隔离变压器后,能够阻止一部分干扰谐波和干扰信号的传输;
  2、阻抗变换作用:增加系统阻抗,使得保护固件等容易配合;
  3、稳定系统电压的作用:如启动大负荷设备时,可以减少对系统电压的影响;
  4、防止系统接地的作用:当隔离变压器负载发生单相接地时,不会造成整个系统(隔离变压器以上部分)单相接地;
  5、降低短路电流:当负荷侧发生短路事故时,限制系统的短路电流;
  6、其它一些作用。
