UPS旁路柜,旁路稳压电源
旁路柜
PLG120KVA
UPS旁路柜
PLG-60KVA
旁路稳压电源的电气原理图

 产品简介

   旁路柜是用于对电力、石化等工业UPS不间断电源前端的保护稳压电源设备,由稳压电源和隔离变压器两部分组成。当外界电网供电波动或者负载变化时,旁路柜均可以提供高稳定,高质量的电力输出,确保后端精密设备长期可靠运行。该旁路柜适用于任何大型工业UPS电源。旁路柜的工作原理图如下:

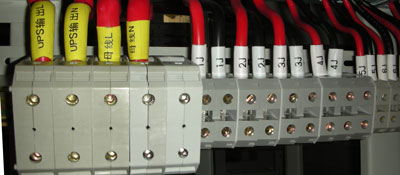

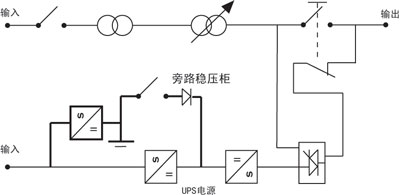

          旁路柜工作原理图                        旁路柜多路输出接线端子图


  如果UPS故障,或者负载过载等原因导致UPS供电失败,UPS将电力供应切换至旁路柜。
  旁路柜对于市电波动,电压下陷,电压过高,浪涌,尖峰脉冲,谐波干扰等诸多问题均可以很好的解决。




 技术参数

旁路稳压电源技术参数表

基本参数

容量

10KVA~160KVA

输入电压

220±15%(单相),380V±15%(三相) 380V±15%(双火线)或特殊规格定制

输出电压

220V±2%(单相),380V±2%(三相)

稳压精度

2%

频率

50HZ/60HZ

附加波形失真
无附加波形失真
效率
≥98%(整机输出)
反应时间
100ms
调节速度
≥25V/S
保护功能
过压
输出超过AC220±5%,切断输出
欠压
当输入电压低于额定电压时,可相应降低精度适用
短路
当负载设备短路时,空开跳闸
旁路
市电直通功能
延时
机器检测输出无异常是,自动输出
其他参数
缺相保护
三相具备缺相
环境温度
0~45℃
相对湿度
20%~90%
防护等级
IP40(或定制)
颜色
RAL 7032或客户提供色标

 山杰牌旁路柜的特点及电气原理

   该旁路柜经过山杰电气的多次改进,具备效率高、稳压范围宽、无附加波形失真和相移,响应时间快、对于容性、感性及阻性负载均能很好适应,可以承受瞬间超载,可长期连续工作。有过压、过流、缺相、相序、短路、故障等完善报警保护功能。

   旁路柜的电气原理图请点击...
