| 欢迎使用《变频电源自动监控测试系统》！ 我公司工程师在充分总结多年为控制下位机系统及数据处理的经验的基础之上，认真分析了目前客户对变频电源控制系统的需求，并充分考虑了控制系统发展趋势，采用了目前流行的 .NET 技术，开发研制了《变频电源自动监控测试系统》。该系统本着“稳定、方便”的思路进行设计开发。它改变了以往以手工进行测试为主的做法，突出了工作的自动化处理能力，该系统可以远程通过计算机遥控调节变频电源的显示参数，可以设置设备工作时间，报警等各项功能，客户可以选择从计算机保存和打印相关技术参数。 《变频电源自动监控测试系统》 使我公司的变频电源产品真正实现了程控化，全自动监控功能，是用户方便有力的工作助手。 |
| 1 、系统架构 2 、系统功能概述 3 、系统功能详解 1. 启动程序 2. 退出程序 3. 串口设置 4. 编制测试方案 5. 编制测试步骤 6. 执行测试 7. 工作环境管理 |

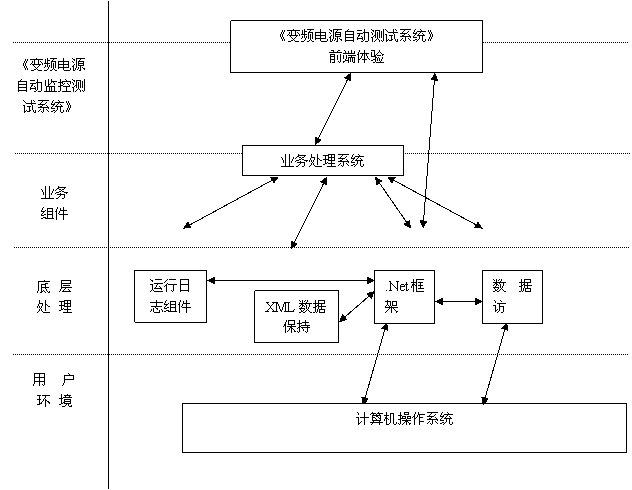

| 1.系统架构 |
 |
| 2 .系统功能概述 |
| 1、编制测试计划 2、 编制测试步骤 3、 便捷调整测试步骤 4、适应下位机环境 5、日志记录 6、 自定义工作环境 |
| 3 .系统功能详解 |
| 1. 启动程序 从菜单中选择《自动测试系统》，以下称为《系统》，即可 菜单如下所示： |
 |

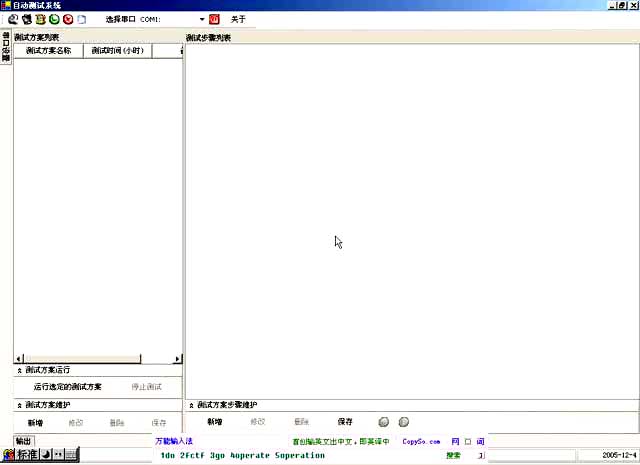

| 启动窗口如下： |
 |
| 2.
退出程序 方法1： 选择工具条中的“退出”按钮 |
 |
| 启动窗口如下： |
| 方法2： 在操作系统右下角的《系统》图标  上右击鼠标，在弹出的菜单中选择“退出” |
 |
| 3. 串口设置 1. 调出设置窗口 注意：当串口已经打开或进行测试的时候不能进行“串口设置”。 方法1 ： |
在工具条中点击“串口设置”图标 |
 |
| 方法2： 点击“串口设置”的快捷按钮 |
 |

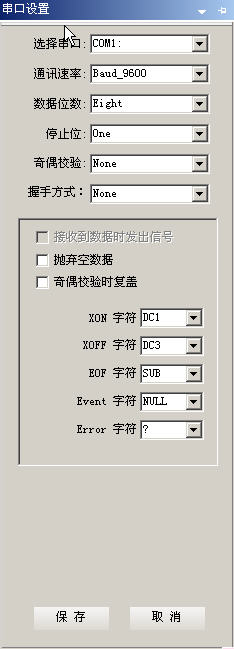

| 2. 修改设置 在“串口设置”窗口中可以选择测试所使用的串行通讯口，及相关的一些设置，这里，只需把通讯速率设置成“Baud_2300” 即可。因为这是与下位机统一确定的通讯速率，所以不能随便修改。如果通讯速率设置不当，则测试时就不能与下位机正常进 行通讯，也就不能进行测试了。 |
 |
| 3.
修改设置 方法1： 系统自动保存，当设置完成以后，鼠标离开“串口设置”，并在别的窗口处点击，系统会自动保存设置。 方法2： 手动保存，设置完成后，点击“串口设置”窗口中的“保存按钮”。 4. 编制测试方案 1, 新增测试方案 |
 |

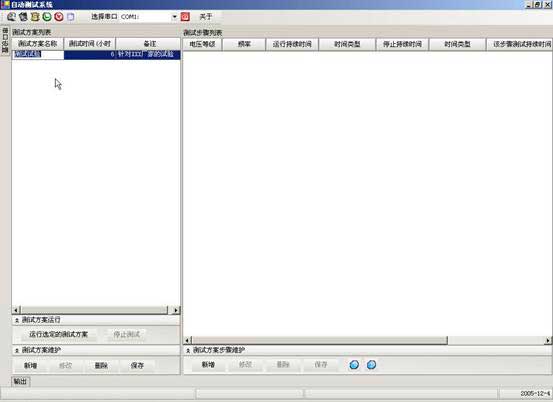

| 点击《系统》左侧下边的“测试方案维护”中的“新增”，在《系统》左侧的“测试方案列表”中就会新增一条测试方案。 在测试方案中可以输入测试方案的名称、测试持续时间（以小时为单位）、备注等。测试方案的名称是必须输入的。 测试方案的持续测试时间不能小于 0 ； 2，修改测试方案 点击“修改按钮”，就可以修改测试方案了。 3，删除测试方案 选中要删除的测试方案，点击“删除”按钮，就会将当前选中的测试删除掉，删除操作是不可恢复的，删除操作执行时会将该测试 方案所有的测试步骤一起删除掉，所以请谨慎使用删除测试方案功能 。 4，保存测试方案 增加测试方案完成后，点击“保存”。将测试方案保存起来。 5，编制测试步骤 1、新增测试步骤 |
 |

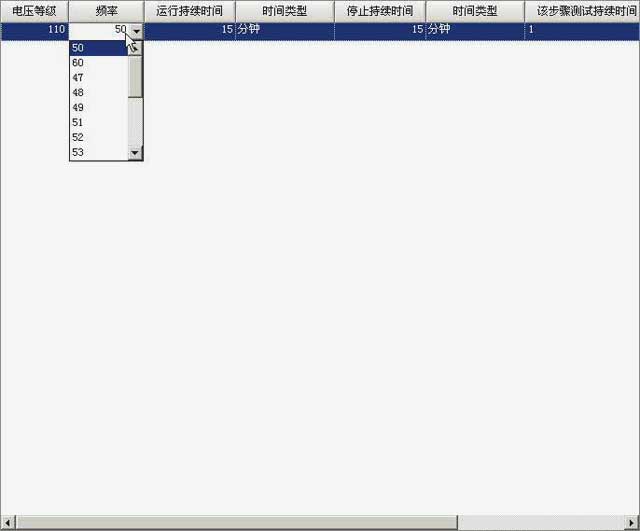

| 点击《系统》左侧下边的“测试步骤维护”中的“新增”，在《系统》左侧的“测试步骤列表”中就会新增一条测试步骤。 在测试步骤中可以输入当前测试步骤的电压等级、频率、开始运行时间（*小时间为 15 秒）、停止持续时间（*小时间为 15 秒）、 步骤总运行时间、备注等。 如果步骤测试时间小于运行时间和停止持续时间之和，则该步骤只执行一次。 2，修改测试步骤 点击“修改按钮”，就可以修改测试步骤了。 3， 删除测试步骤 选中要删除的测试步骤，点击“删除”按钮，就会将当前选中的测试步骤删除掉，删除操作是不可恢复的，所以请谨慎使用删除测试步骤功能 。 4，保存测试步骤 编辑测试步骤完成后，点击“保存”。将测试步骤保存起来。调整测试步骤的执行顺序 当测试步骤处于编辑状态时，是不可以调整测试步骤的顺序的。此时如果想调整测试步骤的顺序，可以保存一下测试步骤，就可以调整了。 下面是测试步骤维护的在两种情况下的两种状态。 |
  |
选中一条测试步骤，使用上移
、下移  就可以完成调整测试步骤的工作，高速完测试步骤以后，别忘记了保存一下。 |
|
