净化电源的工作原理及运行特性


工作原理

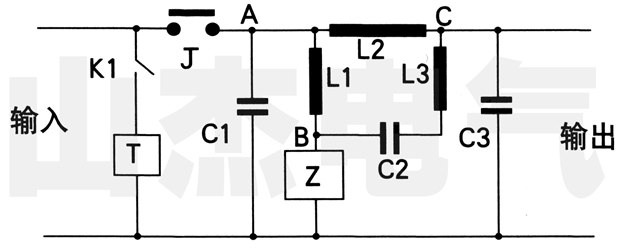

    本稳压电源的主回路是一个正弦能量分配器,正弦能量分配器是一项美国技术,主回路的工作原理大致如下图:

图中K1 是前面板操作控制开关,控制着整个稳压电源工作的起停,J 是主继电器,当稳压电源工作异常、超压、欠压、超载或短路时,提供保护断电,C1-C3 及Ll-L3 和可变阻抗“Z ”构成了有名的正弦能量分配电路,其工作原理大致是这样的:LI、L2 做在同一铁芯上,构成一自耦变压器,L2 同时又与Cl 及C3 构成一个“ π ”型滤波器,它具有很大的时间常数,可以滤除电源中的杂波,本电源的“净化”作用就是由此产生的。
不稳定的交流电从A 点输入,控制回路通过对输入电压和输出电压取样处理后,得到一个与输入和输出电压高低有关的时间控制信号,此信号控制着可变阻抗“Z ”的值,当A点输入电压变化时,分压点B点电压随“Z ”的变化而变化,从而保证C 电压不变,本电源的稳压作用就是由此产生的。
三相系列产品的工作原理与单相系列类似,并且每相都设有过流过压保护电路,还设有三相同步关断电路,一旦某一相有故障或输出电压过高时,保护电路将同时切断三相输出,以保护负载不在偏相或缺相情况下工作。

运行特性

1、稳压电源作为负载在输入线路中呈容性,因此能有效地提高线路的功率因数。
2、空载特性
由于稳压电源呈容性,在空载情况下,有一定的容性电流输入,此电流的大小与输入电压高低有关,在输入电压接近稳压电源的最高输入电压保护值时,容性输入电流达最大值。由于此电流为容性电流,因此为无功电流,在有功电表上,此电流无指示。注意,稳压电源的空载输入电流不是稳压电源的自损耗电流。
3、效  率
本稳压电源没有机械损耗,也没有电子管等热损耗较大的元件,其损耗主要是铁铜热损和控制电路的损耗,因此,其效率要比其它类型稳压电源高。
4、净化功能
净化功能是交流净化稳压电源特有的功能,所谓净化功能即对干扰杂波的滤除能力,这种净化功能是双向的,既可以滤除电网对负载的干扰,又可以滤除负载对电网的干扰,还能吸收外电路的高能量脉冲干扰,具有一定的防雷击能力。
5、低失真度
稳压电源内的“π”型滤波器以及特设的奇次谐波滤波器能有效地降低输出电压波形的失真度。
6、响应速度
交流净化稳压电源对负载突变和线路输入突变有很短的响应时间,其典型响应时间少于40mS(两个电源周期),因此它特别适合应用于电压起伏波动较大的场合(如工业生产现场)。
