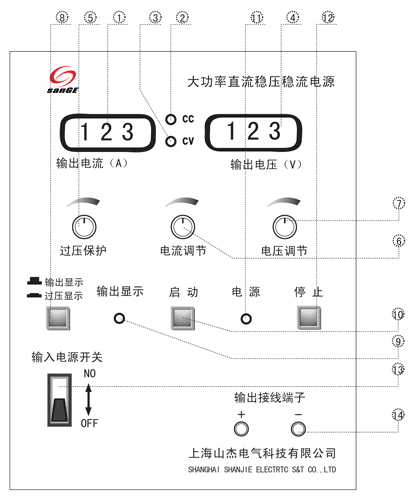

大功率直流稳压电源面板说明及面板示意图




①,输出电流显示,单位:安培(A)。
②,稳流指示灯,当机器工作在稳流状态时,灯点亮。
③,稳压指示灯,当机器工作在稳压状态时,灯点亮。
④,输出电压显示,单位:伏特(V)。
⑤,过压保护值调节电位器,调节该电位器,设定输出过压保护
值,机器输出电压超过该设定值时,机器保护,内部接触器
断开,机器无输出。
⑥,电流调节多圈电位器,此电位器设置输出电流的稳流值。
⑦,电压调节多圈电位器,此电位器设置输出电压值。
⑧,过压显示按钮,此按钮为自锁按钮,按下时,输出电压表④
显示的是正在设置的过压保护值,再按下时,该按钮释放。
输出电压表④显示的是机器实际的输出电压值。
⑨,输出显示指示灯。

⑩,启动按钮,轻按下该按钮,机器启动。
⑪,电源指示灯。
⑫,停止按钮,轻按下该按钮,机器停止。
⑬,输入电源总开关。
⑭,直流电源输出接线柱。红色为正极,黑色为负极。
