【本期特价电源】SJX-30V10A直流稳压电源仅售价890元

  现有少量SJX-30V10A可调直流稳压稳流电源出售,价格仅890元/台。下面将本电源的技术特性简要的叙述一下,敬请参考。

简单的介绍
本直流稳压电源是一种电压与电流连续可调整、稳压与稳流自动切换的精度高的     直流线性电源。直流输出电压能从 0 (V)起连续稳定可靠的可调到30V。输出电流任意调整,并有限流保护及长时间短路保护。电源工作在稳压状态时,稳流部分即为保护电路;工作在稳流状态时,稳压部分又起到限压作用,两者是相互保护,确保用电安全可靠。
本次推出的30V10A直流稳压电源由变压器降压,整流滤波,基准电源电路,基准电压电路,稳压、稳流比较放大电路,调整电路及稳流取样电路等组成。当输出电压由于电源电压或负载电流变化引起变动时,则变动的信号经由稳压取样电路与基准电压相比较,其所得误差信号经比较放大器放大后,经放大电路控制调整管使输出电压调整为给定值。
本电源的电路工作状态,可自动转换:当负载在0-30V范围内变动时,电路工作在稳压状态。当负载超过额定值30V时或输出端短路时,电路失去稳压作用,自动转到稳流状态。若负载减小到额定值或是开路时,电路又自动转到稳压状态。
技术参数
输入电压:AC  220V±10 %(AC380V±10 %)50-60Hz
输出电压、电流:DC 0-30V,(连续可调稳压),0-10A(连续可调,稳流)
电源效应:CV≤2×0.0001+3mV  CC≤5×0.001+3mA
负载效应:CV≤2×0.0001+10mV  CC≤5×0.001+10mA
纹波与噪声:CV≤5mVrms   CC≤10mArms
耐压:1分钟 2500V
绝缘电阻: 2MΩ
保护性能:电流限制保护,短路保护
电压指示精度:1 %
电流指示精度: 1 %
使用环境:O-4O℃,相对湿度<90%,无结露以及无腐蚀性气体。
图解


整体图示(参考尺寸:35.2*18.1*27 长宽高 单位:cm)

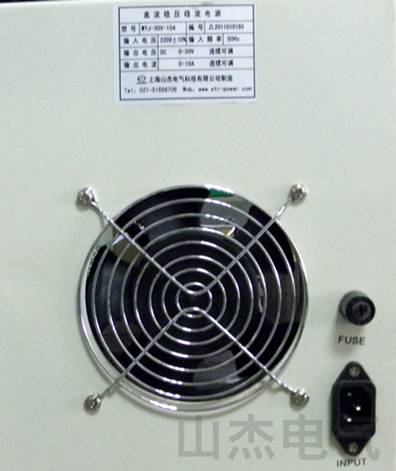

后视图(风扇强制散热)

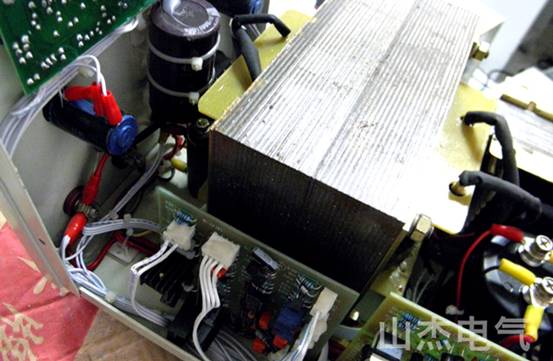

内部结构图(变压器的量很足哟,做老化试验不会出现电压或电流瞬间飘动的现象)

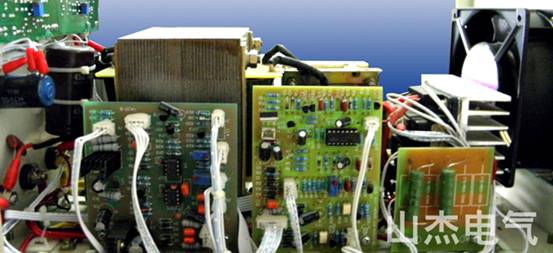

内部线路板布置图

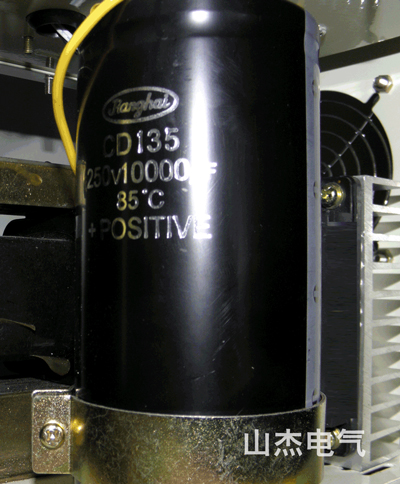

我公司的直流电源采用的电容都是正品江海牌电解电容。余量都放的很大。

本电源价格不含税不含运费。
