1、补偿变压器
补偿变压器TB当一次线圈上所加电压的大小和极性发生变化时，能使串联在负载回路上的二次线圈产生幅值和极性可变的补偿电力变压器。

2、接触调压器
接触调压器TUV利用电刷接触位置的变化，使输出电压的大小和极性发生变化的特种接触调压器。

3、电动机控制电路
伺服电机控制方式有“手动”、“自动”两种，由切换开关QT1选择手动时：“升压”按SB3按钮则KC1开关触点闭合“降压”按SB4按钮则开关KC2开关触点闭合；自动时：升压和降压由电压检测单元检测自动控制，实现“自动”稳压工作。JK为降压限位开关，SK为升压压限位开关，采用的伺服电机有三相和单相两种，采用三相电机原理如图；采用单相电机时工作原理如图

4、三相主电路开关装置及操作电路
1)，稳压器主电路设置了一只电控开关QA和一只刀形开关QN，是为了使电压自动补偿系统能方便地投入和退出而设置的，投入运行时只要把刀形开关QN置于“稳压”状态，按“稳压”桉钮，电控开关QA就能自动合上即可：假如稳压器自身出现故障或需要在市电直通状态下使用，只要把刀形开关手柄置于“市电”位置即可，并按下”停止”按钮，使市电指示灯亮。
2)，在电控开关合闸的电路中串联了过压和欠压保护装置即继电器KC3，在稳压运行过程中，只要输出电压端电压出现异常，过压或欠压时电控开关就能自动断开，蜂鸣器并发出告警声音，此时需按“停止”按钮进行复位，再启用备用线路板。
3)，500KVA以上的稳压器采用DW系列万能式空气断路器，当输出端电压出现异常，过压或欠压时补偿系统自动退出运行。

5、三相稳压器电压检测和调节单元
采样变压器TC从稳压器输出端取出采样电压和控制电压，控制电压经变压、整流、滤波及稳压后由RP1、RP3分压得出随输出电压变化的信号电压，输出到电压比较放大器进行电压比较，当信号电压处于上限和下限基准电压之间时控制继电器KC1、KC2触点均处于断开状态。当信号电压超过上限或下限基准电压值时即(精度范围)时，KC1（KC2和接触器KA1(KA2)触点动作。
电动机就得到信号电压就进行转动并进行电压补偿，使稳压器输出电压稳定。总之，当输出电压变化超过额定电压精度准许范围时，电压检测便发出调节输出电压指令，直到输出电压恢复到额定电压精度准许的范围。稳压器的稳压精度由电位器RP3在 ±(1-5)%之间设定进行调整，额定输出电压的中心位置由调节电位器RP1来调整。

6、三相保护电路
1)，电控开关QA保护主回路的过载或短路。SK和JK限位行程开关组成越限保护电路，当电刷滑动到上下限开关时，其电压调节继电豁KA1、KA2的线圈失电，使继电器KC1、KC2释放，伺服电机停转，达到越限保护作用。
2)，过压和欠压保护电路在正常运行状态下控制KC3敞闭触点，处于闭合状态，当信号电压高于或低于额定保护电压值时，保护继电器KC3敞开闭合，并使电控开关QA断开自动补偿系统退出工作状态，正常情况下，机器在出厂时过压设定值为418V左右，欠压值设定值为342V左右，同时稳压器会发出告警信号。
3)，缺逆相保护电路，就是当电网的电源进线发生缺相或与稳压器本身的相序不一致时，相序保护装置的指示灯变为红灯，整机处于关断状态，相序正常情况下保护装置的指示灯为绿灯。4)，本机设有A、B两块控制线路板，在使用过程中，若发现A板控制系统有问题，可以拔动备用板转换开关至B板，两块线路板可以直接互换使用。

7、稳压器电压检澍和调节单元
单相稳压器电压检测和调节单元的工作原理和三相稳压器电压检测和调节单元完全相同。

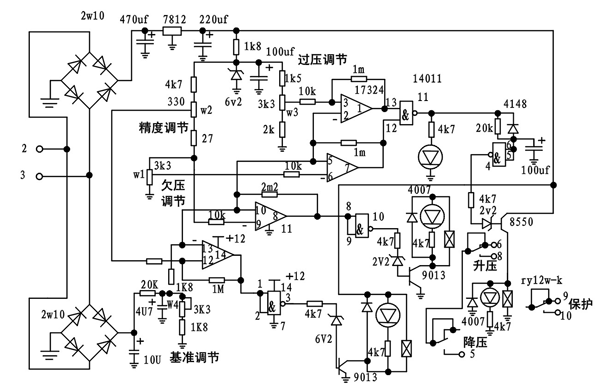

电力稳压器控制线路板原理图
