单相变频电源面板操作及说明

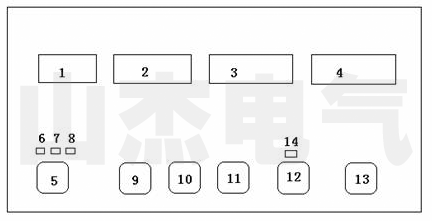

  前面板操作及显示


 1、频率显示窗口:三位LED显示,在预置时显示预置输出电压频率值,在运行时显示实际输出电压频率值。单位:Hz
2、电压显示窗口:四位LED显示,在预置时显示预置输出电压值,在运行时显示实际输出电压值。单位:V
3、电流显示窗口:四位LED显示,在预置时显示0,在运行时显示实 际输出电流值。单位:A
4、功率显示窗口:四位LED显示,在预置时显示0,在运行时显示实 际输出功率。单位:kVA
5、“快捷”键: 用于快速选定50Hz/220V,60Hz/110V ,60Hz/120V。
6、50Hz/220V指示灯:在运行时该指示灯亮,表示此时输出电压为 220V,频率为50Hz。
7、60Hz/110V指示灯:在运行时该指示灯亮,表示此时输出电压为 110V,频率为60Hz。
8、60Hz/120V指示灯:在运行时该指示灯亮,表示此时输出电压为 120V,频率为60Hz。
9、“预置”键:在待机时,按该键进入预置状态,此时按“ 增 ”、 “ 减 ”键可依次预置输出电压频率值、输出电压值。在运行时,按该键可 调节输出电压的频率值和输出电压实际值。
10、“ 增 ”键:在预置时,按该键可增大预置值。
11、“减 ”键:在预置时,按该键可减小预置值。
12、“启动”键:按该键进入运行状态,输出指示灯亮。
13、“停止”键:按该键,电源停止输出,返回到待机状态。
14、输出指示灯。此灯亮时,电源有电压输出。
