单路直流可调电源工作原理


   可调直流稳压稳流电源由变压器降压,整流滤波,基准电源电路,基准电压电路,稳压、稳流比较放大电路,调整电路及稳流取样电路等组成。当输出电压由于电源电压或负载电流变化引起变动时,则变动的信号经稳压取样电路与基准电压相比较,其所得误差信号经比较放大器放大后,经放大电路控制调整管使输出电压调整为给定值。

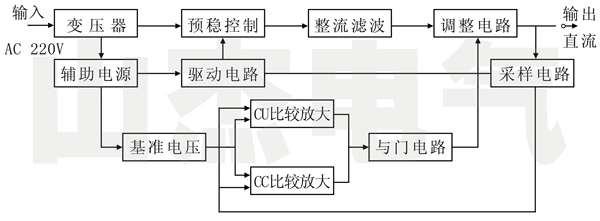

 直流电源电路原理图



   如图所示,电路采用悬浮放大稳压。并加入辅助电源和交流预稳,以减少调正管功耗和提高稳压精度。继电器预稳是跟踪输出电压自动切换变压器次级抽头,可控硅预稳压是利用自动调整可控硅来实现前后同步自动预稳。
   调整电路由CV 电压比较放大器与CC 电流比较放大器的输出经过与门电路来控制,使偷出电压或电流恒定。
   当稳压工作时,CV 电压比较放大器对调整管处于优先控制状态。当输出电压由于输入电压或负载变化使其偏离原来的电压值时,经由取样电路,送入比较放大器的同相输入端,与反相端设定的基准电压进行比较放大后,通过与门去控制调整管,使其输出电压趋于原定的数值,从而达到稳压目的。
   电路处于稳流工作时,CC 电流比较放大器处于优先控制,控制过程和稳压工作时完全相同。
   电路工作状态,可自动转换:当负载在额定值苑围内变动时,电路工作在稳压状态。当负载超过额定值时或输出端短路时,电路失去稳压作用,自动转到稳流状态。若负载减小到额定值或是开路时,电路又自动转到稳压状态。
   双路电源为两套完全隔离的直流电源,当电源输出串联使用时,可以扩大输出电压,总输出电压为两路输出电压之和。当两路输出并联使用时,能够扩大输出电流,输出电流为两路电流之和,两路串联使用可以选择独立调压,也可选择两路跟踪调压。调节主路电压,从路输出电压将会同步跟踪上升或下降。此时调节从路电压旋钮是无效的。
