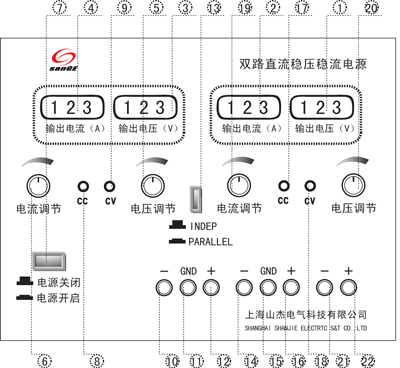

双路直流电源面板说明及面板示意图




①输出直流电压显示。
②输出电流显示。

③输出电压显示。
④输出电流显示。
⑤输出电压调节电位器。
⑥输出电流调节。
⑦交流输入开关。
⑧稳流指示灯。
⑨稳压指示灯。
⑩直流电源输出负极。
⑪接地端子。
⑫直流电源输出正极。
⑬串联和并联切换开关(串并联按钮操作时,务必正确。按下时为并联,弹开时为串联。不可操作错误。对于非标定做的双路电源,可能无此按钮,无此按钮的双路直流稳压稳流电源,不可串并联使用)。
⑭直流电源输出负极。
⑮接地端子。
⑯直流电源输出正极.
⑰稳流指示灯。
⑱稳压指示灯。
⑲电流调节电位器。
⑳输出电压调节电位器。
、 固定5V 3A输出端(部分机器无此功能)。
