智能直流稳压电源工作原理及原理图纸



SGB 智能型直流稳压稳流电源是新推出精密线性直流可调稳压稳流电源产品。我公司技术人员在20多年直流电源设计生产经验基础上,一改传统的模拟控制方式为数字控制,采用了高性能基准电压源元件及最先进的电路控制技术并与单片微处理器程序控制计术相结合的新颖控制方法,再应用先进口调整稳压原价预稳压后进口模块精确调整的工作方式(进口可控硅作为一级调整稳压功率器件,进口三菱模块作为二次调压稳压器件),从而使该直流电源具有工作性能稳定可靠,直流输出纹波小、噪音低、稳压精度高、稳压特性好、响应时间快,保护电路完善,工作安全可靠,应用范围广泛,是大学、生产企业优质的实验或者供电直流电源。
智能型通用直流稳压电源主回路的工作过程是输入电源先经预稳压电路进行初步交流稳压后,通过主工作变压器隔离整流变换成直流电源,再经过控制电路和单片微处理控制器的智能控制下对线性调整元件进行精细调节,使之输出高精度的直流电压源,其主要用途为:
1、电解电容器测试,钽电容器赋能
2、电阻器、继电器,电动机马达、晶体管传感器等电子元件老化,例行试验
3、实验室,电子设备、自动测试设备
4、电子检验设备、生产流水线设备、通讯设备
5、电解、电镀、电化学设备
6、汽车电器的测试
7、各种电流保护器的测试
8、其他各种需要高精度直流输出的场合

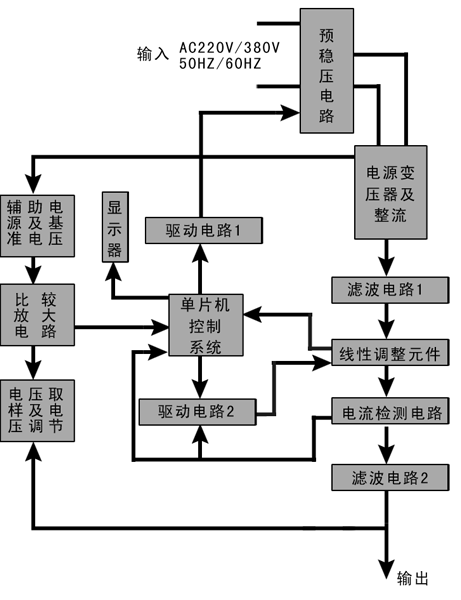

1、电源变压器及整流:将220V/380V 的交流电变换成所需的直流电。
2、预稳压电路:采用继电器元件或可控硅元件对输入的交流或直流电压进行预调整和初步稳压,从而降低线性调整元件的功耗,提高工作效率.并确保输出电压源高精度和高稳定。
3、线性调整元件:对滤波后的直流电压进行精细调整,使输入电压达到所需要的值和精度要求。
4、滤波电路:对直流电源的脉动波,干扰,噪声进行最大限度的阻止,和吸收,从而保证直流电源的输出电压低纹波、低噪声、低干扰。
5、单片机控制系统:单片微处理控制器对检测到的各种信号进行比较、判断、计算、分析等处理后,再发出相应的控制指令使直流稳压电源整体稳压系统工作正常、可靠、协调。
6、辅助电源及基准电压源:为直流稳压系统提供高精度的基准电压源及电子电路工作所需要的电源。
7、电压取样及电压调节:检测直流稳压电源输出电压值及设定调节直流稳压电源的输出。
8、比较放大电路:将直流稳压电源的输出电压值与基准源的电压进行比较取得误差电压信号后,进行放大反馈及控制线性调整元件而保证输出电压稳定。
9、电流检测电路:取得直流稳压电源输出电流值,作限流或保护控制的信息。
10、驱动电路:为驱动可执行元件而设置的功率放大电路。
11、显示器:直流稳压电源输出电压值及输出电流值的显示。
