大功率直流稳压电源工作原理及原理图纸


大功率直流稳压稳流电源由变压器降压、整流滤波、基准电源电路、基准电压电路、稳压、稳流比较放大电路、调整电路及稳流取样电路等组成。当输出电压由于电源电压或负载电流变化引起变动时,则变动的信号经稳压取样电路与基准电压相比较,其所得误差信号经比较放大器放大后,对线性调整元件进行精细调节,使之输出高精度的直流电压源。

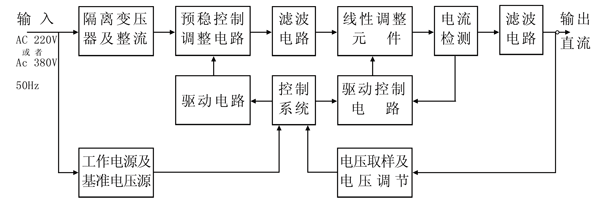

其基本原理:
1、 隔离变压器及整流,将AC220V/380V的交流电变换成所需的直流电。
2、 预稳控制调整电路,采用进口元件对隔离变压器输出电压进行预调整和初步稳压,从而降低线性调整元件的功耗,提高工作效率,并确保输出电压源高精度和高稳定。
3、线性调整元件对滤波后的直流电压进行精细调整,使输出电压达到所需要的值和精度要求。
4、滤波电路对直流电源的脉动波干扰、噪声进行最大限度的阻止和吸收,从而保证直流电源的输出电压低纹波、低噪声、低干扰。
5、直流电源的控制系统对检测的各种信号进行比较、判断、计算、分析等处理后,再发出相应的控制指令,使直流稳压电源整体稳压系统工作正常可靠、协调。
6、辅助电源及基准电压源:为直流稳压系统提供高精度的基准电压源及电子电路工作所需要的电源。
7、电压取样及电压调节:检测直流稳压电源输出电压值及设定调节直流稳压电源的输出电压值。
9、电流检测电路:取得直流稳压电源输出电流值作为限流或保护控制的信息。
10、驱动电路:为驱动可执行元件而设置的功率放大电路。
