单路直流电源面板示意图及功能说明

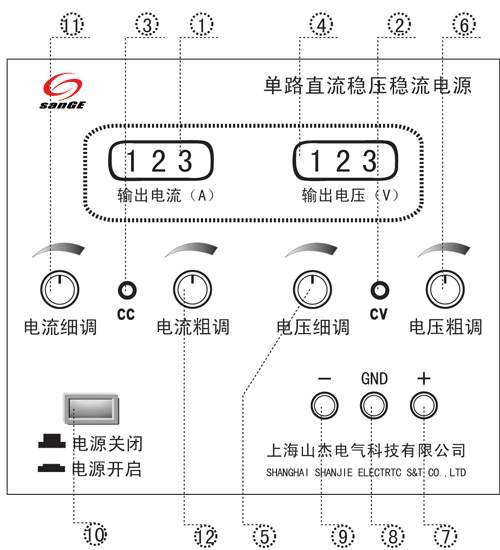

单路直流电源面板示意图



① 输出电流显示表
②稳压指示灯。
③稳流指示灯,该灯点亮表示机器工作的稳流状态。
④输出电压指示灯。
⑤输出电压细调电位器。
⑥输出电压粗调电位器。
⑦输出正极。
⑧地线接线端。
⑨输出负极。
⑩交流电源输入开关,关闭该开关,直流电源无法工作。
⑪输出电流细调电位器。
⑫输出电流粗调电位器。
